Schiedel Kerastar

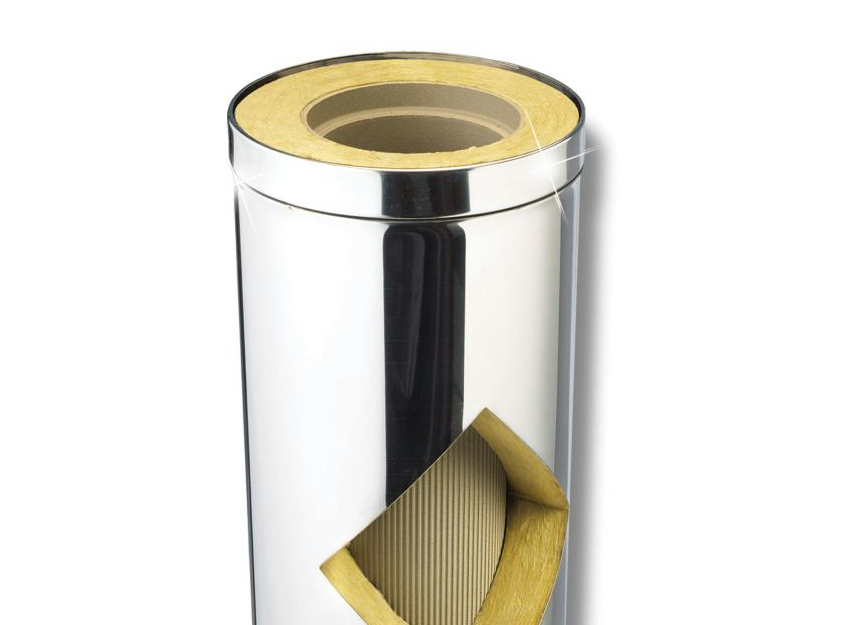

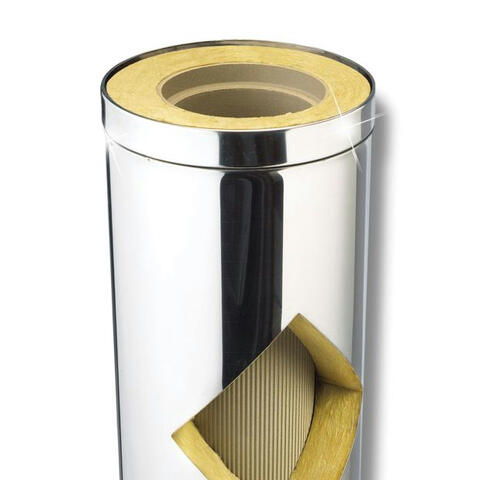

НЕРЖАВЕЮЩАЯ СТАЛЬ СНАРУЖИ - КЕРАМИКА ВНУТРИ
ВНУТРЕННЯЯ ТРУБА
Воготовлена из высококачественной керамики. Профильная труба Schiedel гарантирует блестящие эксплуатационные характеристики, так устойчива к прогорания, воздействию коррозии и кислот.
ТЕПЛОИЗОЛЯЦИЯ
Состоит из высококачественного минерального волокна (толщиной 60 мм), которое имеет исключительные изоляционные свойства. Никаких мостов холода, поскольку теплоизоляция охватывает трубу целиком.
НАРУЖНАЯ ОБОЛОЧКА
Выполнена из нержавеющей стали. Некородируюча внешняя оболочка обеспечивает надежность и стабильность и имеет эффектный внешний вид.
МОНТАЖ
Благодаря системе соединения с помощью обжимных хомутов из нержавеющей стали достигается простой и быстрый монтаж.
|
|

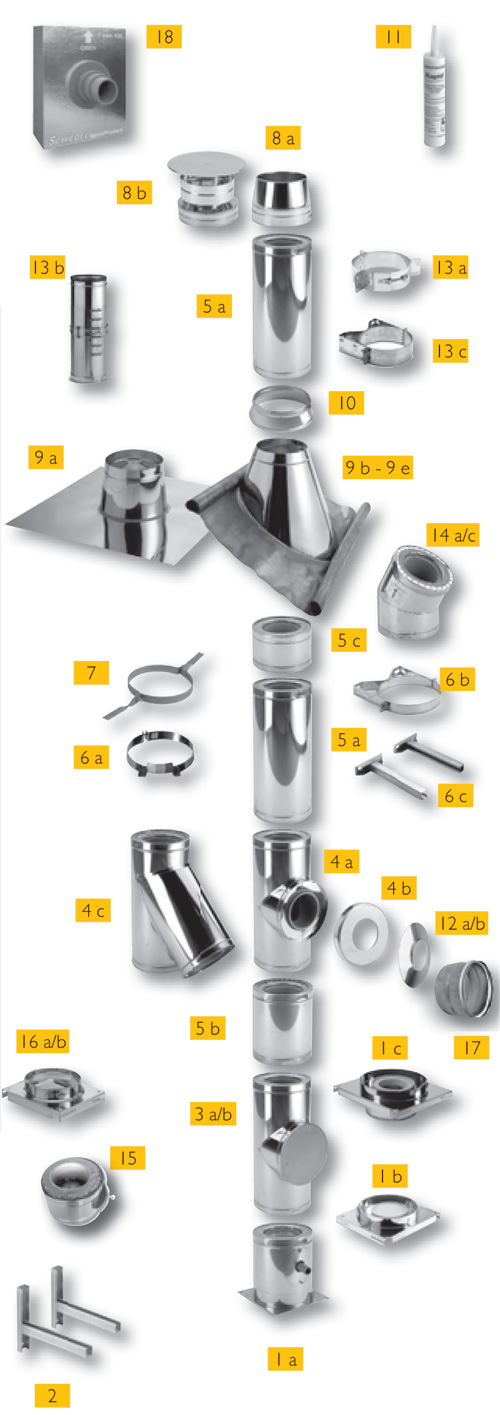

1a Hижний элемент с отводом конденсата 1b Настенный элемент с отводом конденсата 1c Настенный элемент с ёмкостью для сбора золы 2 Опорная консоль (длина 475 — 1504 мм) 3a Тройник прочистки для твердого топлива 3b Тройник прочистки для дизельного топливаи газа 4a Тройник 90º 4b Розетка на изоляцию 4c Тройник 45º 5a Элемент трубы 660 мм 5b Элемент трубы 330 мм 5c Элемент трубы 165 мм 6a Hастенный хомут 50 мм 6b Hастенный хомут раздвижной 60 мм 6c Настенная консоль для удлинения 7 Xомут для перекрытия 8a Устье 8b Устье с зонтиком 9a Проход через крышу 0º 9b Проход через крышу 3º — 15º 9c Проход через крышу 16º- 25º 9d Проход через крышу 26º — 35º 9e Проход через крышу 36º — 45º 10 Уплотнительная манжета от дождя 11 Герметик 12a Pозетка для подключения DW 12b Розетка для подключения EW 13a Кольцо для растяжек 13b Статическая манжета 13c Статический настенный хомут 14a Отвод 15º 14b Отвод 30º 14c Отвод 45º 16a Опорный элемент проходной — одноконтурный 16b Опорный элемент проходной — двухконтурный 17 Элемент для подключения потребителя 18 Противопожарная разделка прохода стены |
