Schiedel Kerastar

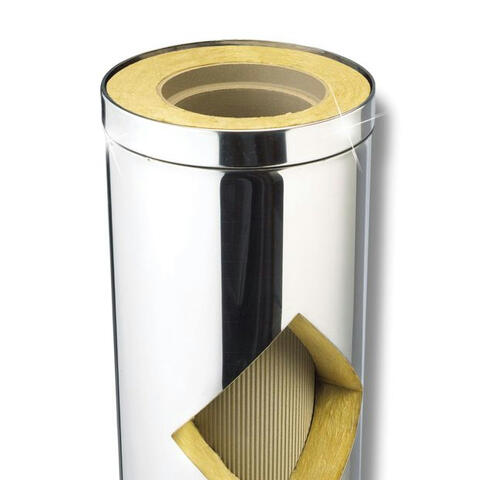

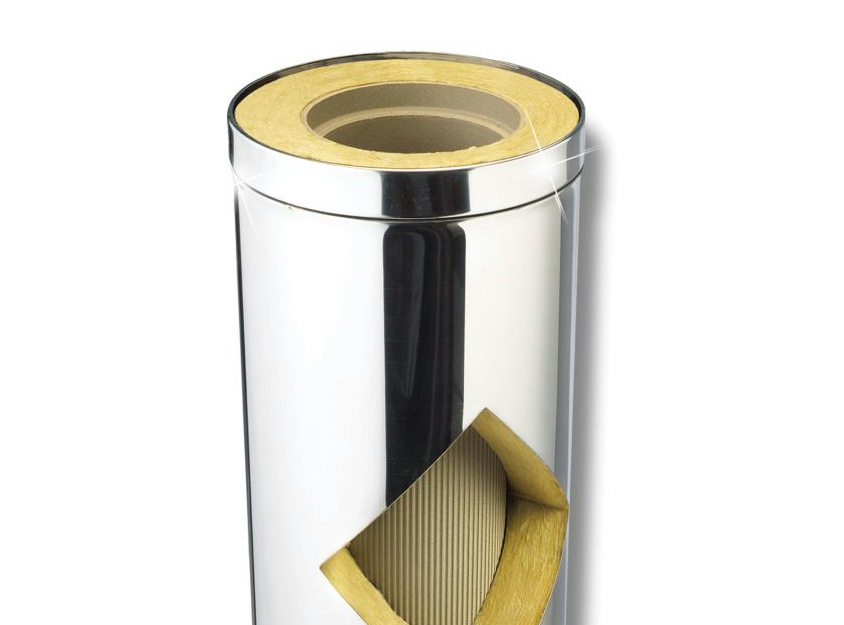

НЕРЖАВІЮЧА СТАЛЬ ЗОВНІ - КЕРАМІКА ВСЕРЕДИНІ
ВНУТРІШНЯ ТРУБА
Воготовлена з високоякісної кераміки. Профільована труба Schiedel гарантує блискучі експлуатаційні характеристики, оскільки стійка до прогорання, дії корозії і кислот.
ТЕПЛОІЗОЛЯЦІЯ
Складається з високоякісного мінерального волокна (завтовшки 60 мм), яке має виняткові ізоляційні властивості. Ніяких мостів холоду, оскільки теплоізоляція охоплює трубу цілком.
НАРУЖНА ОБОЛОНКА
Виконана з неіржавіючої сталі. Некородируюча зовнішня оболонка забезпечує надійність і стабільність і має ефектний зовнішній вигляд.
МОНТАЖ
Завдяки системі з'єднання за допомогою обтискових хомутів з нержавіючої сталі досягається простий і швидкий монтаж.
|
|

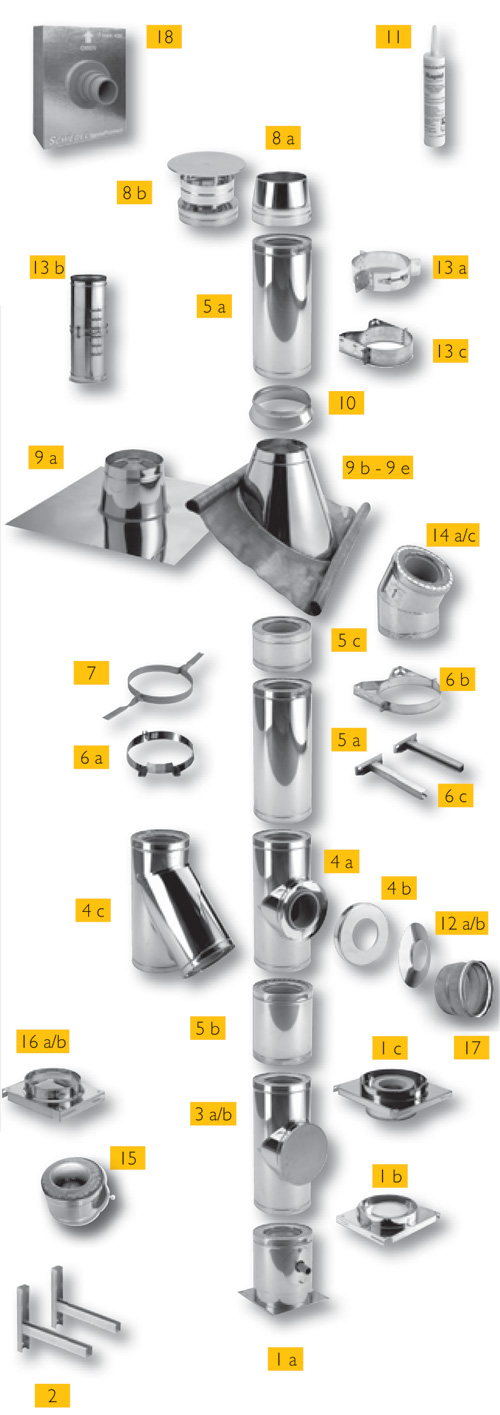

1a Hижній елемент з відведенням конденсату 1b Настінний елемент з відведенням конденсату 1c Настінний елемент з ємкістю для збору золи 2a Опорна консоль (довжина 465 - 950 мм) 2b Опорні пластини 3 Трійник для прочищення круглий 4a Трійник 90º 4b Розетка на изоляцію 4c Трійник 45º 5a Элемент труби 660 мм 5b Элемент труби 330 мм 5c Элемент труби 165 мм 6a Hастінний хомут 50 мм 6b Hастінний хомут роздвижний 60 мм 6c Настінна консоль для видалення (довжина 280-662 мм) 7 Xомут для перекриття 8a Kонус 8b Kонус з парасолькою 8с Парасолька 9a Прохід через дах 0º 9b Прохід через дах 3º - 15º 9c Прохід через дах 16º- 25º 9d Прохід через дах 26º - 35º 9e Прохід через дах 36º - 45º 10 Ущільнювана манжета від дощу 12a Pозетка для підключення DW 12b Розетка для підключення EW 13a Роспорне кільце 13b Статична манжета 13c Статичний настінний хомут 14a Відведення 15º 14b Відведення 30º 14c Відведення 45º 16a Опорний элемент прохідний - одноконтурний 16b Опорный элемент прохідний - двохконтурний 17 Элемент для підключення споживача |
